示例6: 制氢运氢车案例 #

1. 搭建案例 #

可以使用模板快速搭建制氢运氢车案例，操作步骤为：

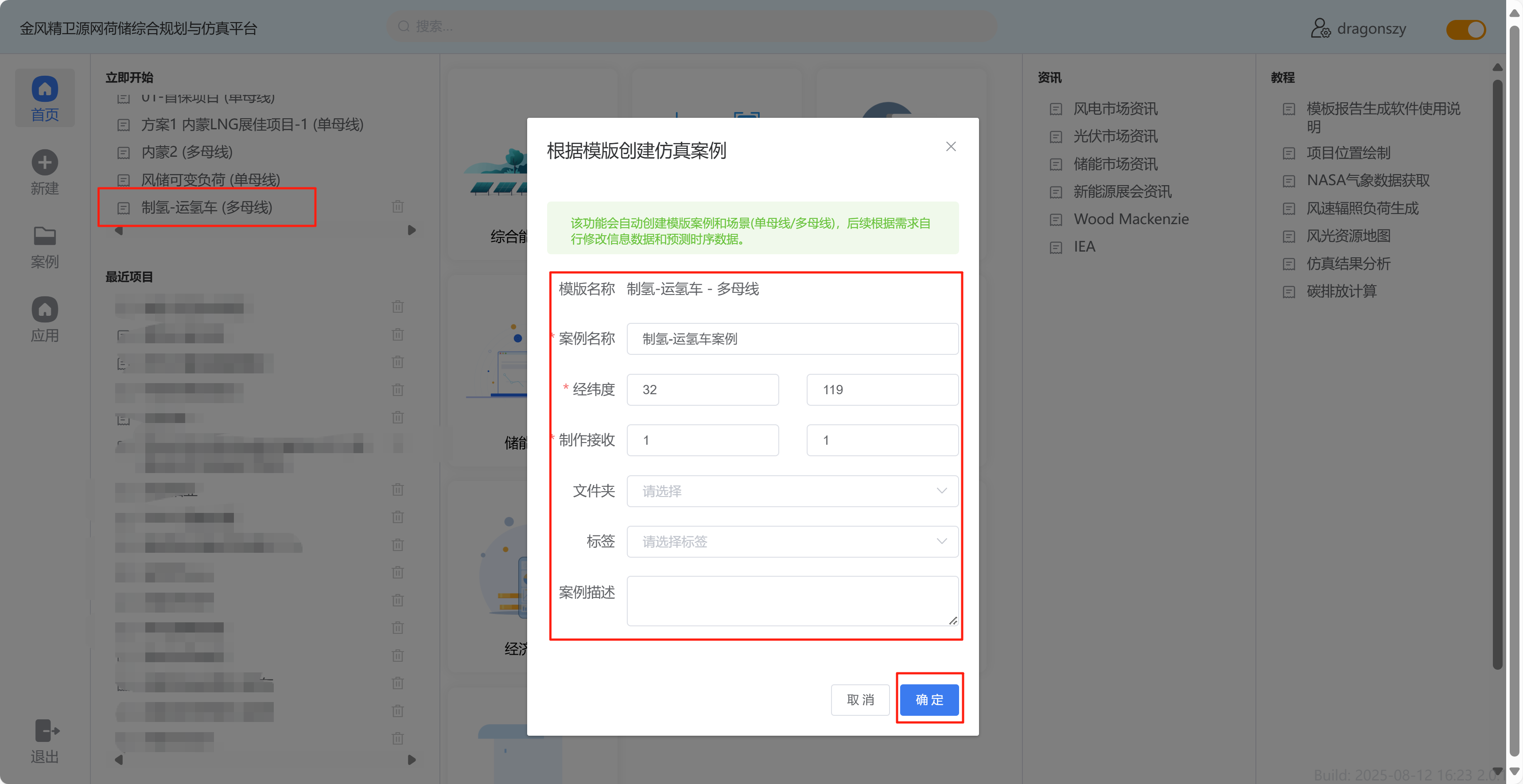

1）在首页立即开始模块下点击制氢-运氢车(多母线)，输入案例名称、经纬度、制作接收双方等信息后，点击确认按钮，即可完成制氢运氢车案例的快速创建。

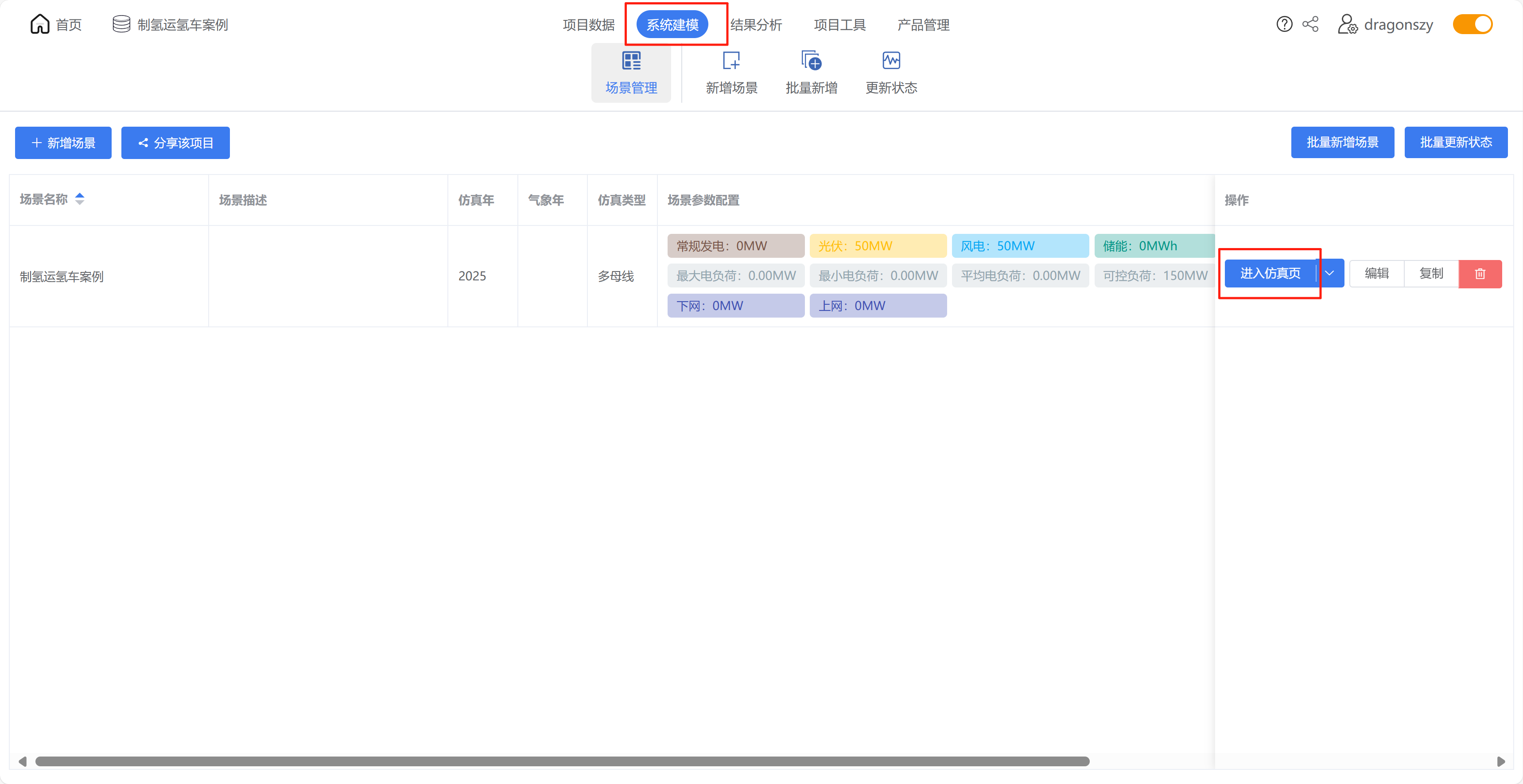

2）案例创建成功后会跳转到项目数据页面，点击系统建模再点击进入仿真页，可以进入到制氢运氢车案例的建模页面。

2. 案例元件及参数解释 #

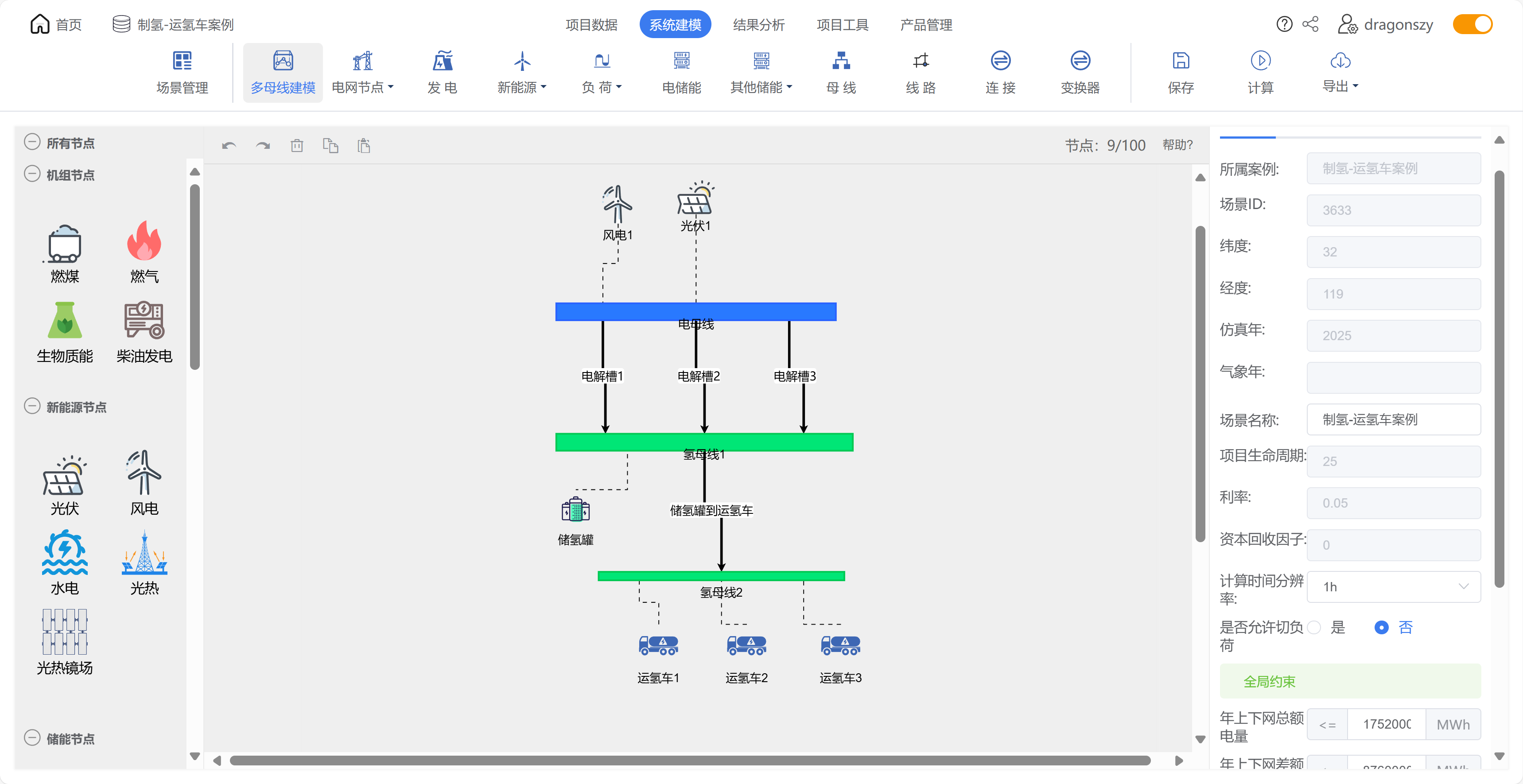

制氢运氢车模板案例包含风光、电母线、电解槽、氢母线、储氢罐和运氢车等元件。

制氢运氢车模板案例，支持电解槽组合和运氢车组合

2.1 电解槽组合 #

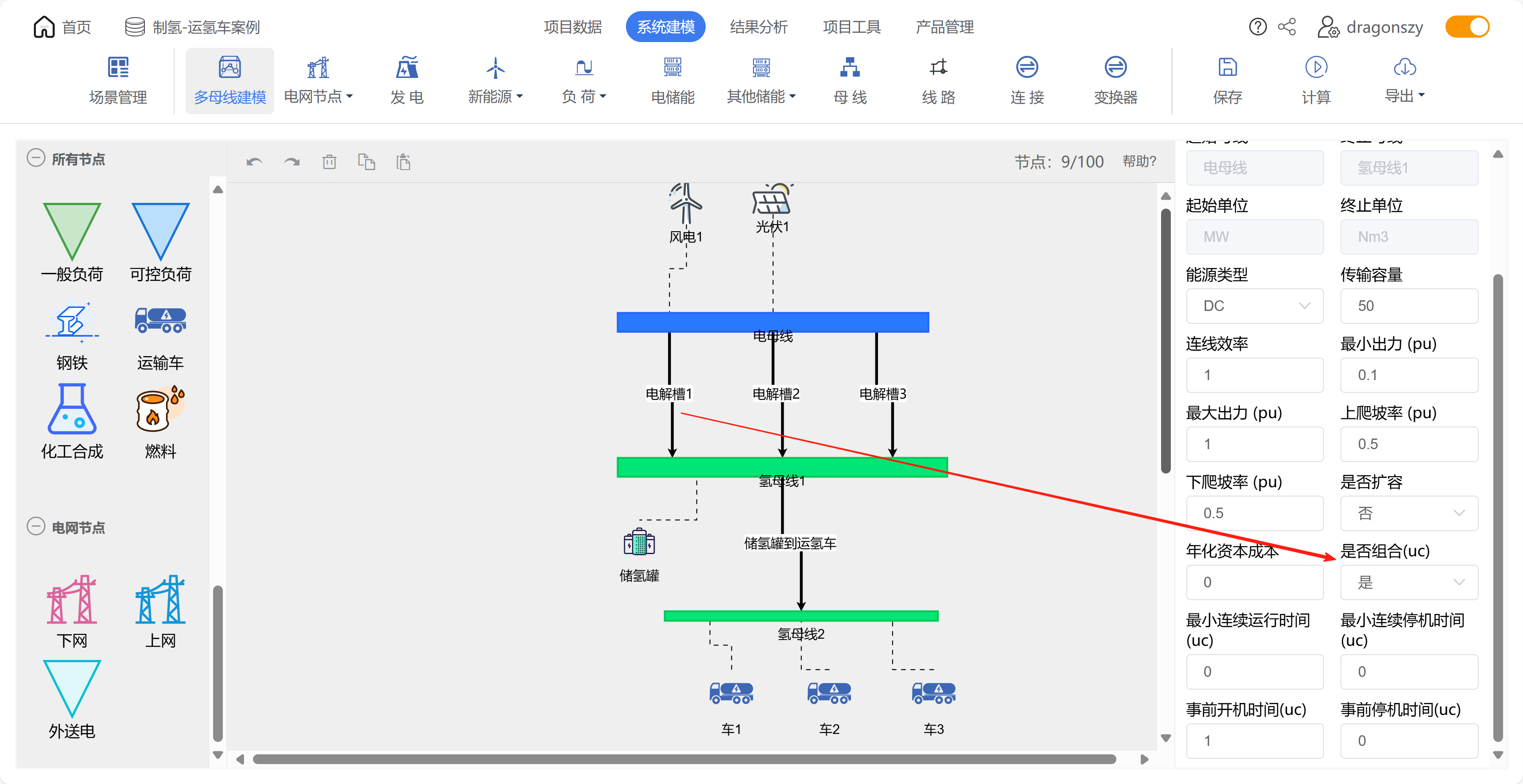

当电解槽在是否组合一栏选择是时，多个电解槽可以根据设置的参数进行开关机组合，这些参数包括:

• 最小出力(pu): 填写的是0到1的小数，如果该数值为0.1，表示电解槽如果开机，那么出力必须大于等于0.1*传输容量；
• 最大出力(pu): 填写的是0到1的小数，如果该数值为0.9，表示电解槽如果开机，那么出力必须小于等于0.9*传输容量；
• 最小连续运行时间：填写的是大于等于0的正整数，如果该数值为4，表示电解槽一旦开机，最少连续开机4个时间戳；
• 最小连续停机时间：填写的是大于等于0的正整数，如果该数值为4，表示电解槽一旦关机，最少连续关机4个时间戳；
• 事前开机时间：填写的是大于等于0的正整数，如果该数值为1，表示电解槽在第一个时间戳开始前已经连续开机1个时间戳；
• 事前停机时间：填写的是大于等于0的正整数，如果该数值为1，表示电解槽在第一个时间戳开始前已经连续停机1个时间戳；

注意：电解槽的事前开机时间和事前关机时间如果一个填写了非0数字，那么另一个必须为0，因为事前要么是开机要么是关机，他们不能同时存在。

2.2 运氢车组合 #

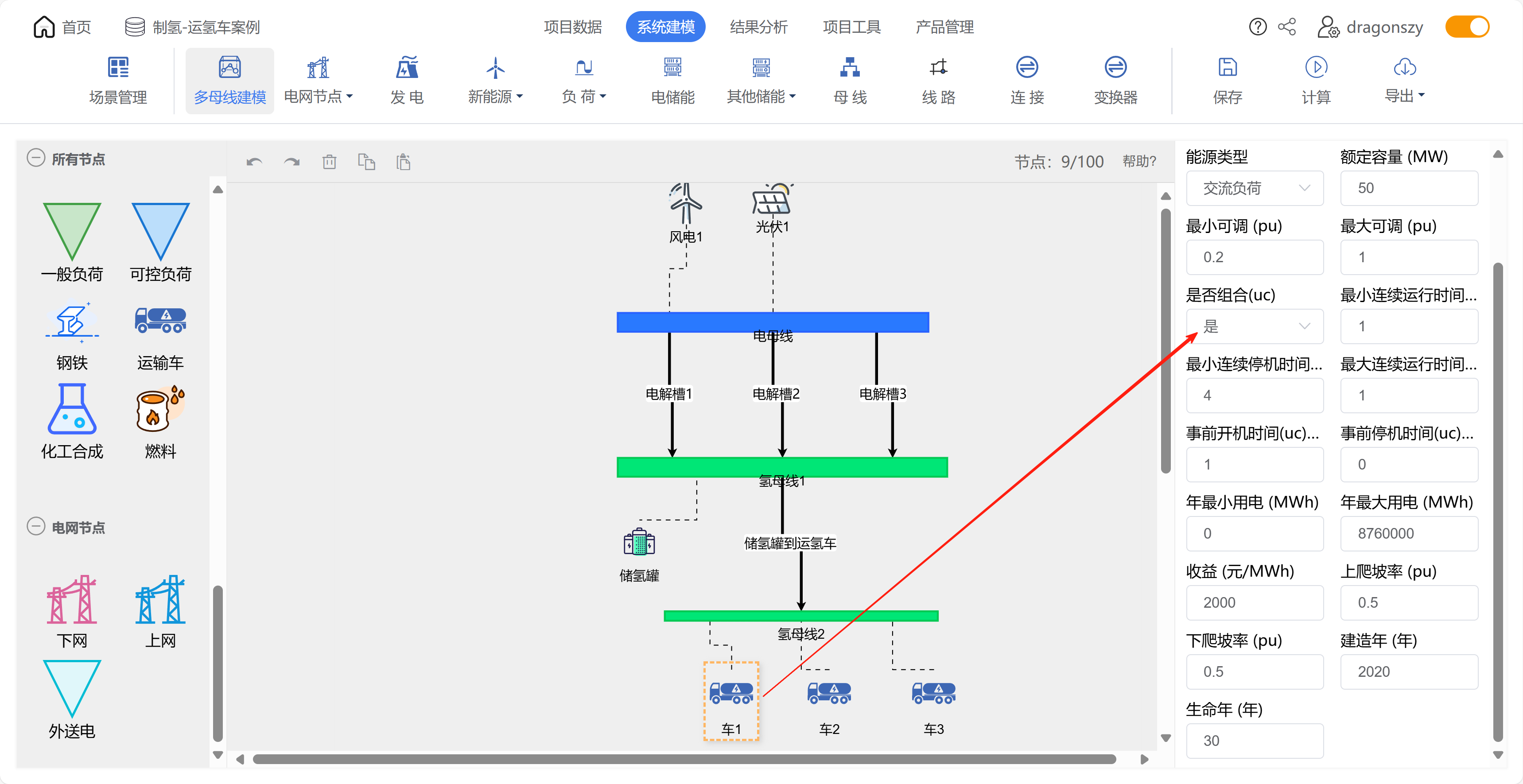

当运氢车在是否组合一栏选择是时，多个运氢车可以根据设置的参数进行开关机组合，这些参数包括:

• 最小可调(pu): 填写的是0到1的小数，如果该数值为0.1，表示运氢车如果开机，那么出力必须大于等于0.1*传输容量；
• 最大可调(pu): 填写的是0到1的小数，如果该数值为0.9，表示运氢车如果开机，那么出力必须小于等于0.9*传输容量；
• 最小连续运行时间：填写的是大于等于0的正整数，如果该数值为1，表示运氢车一旦开机，最少连续开机1个时间戳；
• 最小连续停机时间：填写的是大于等于0的正整数，如果该数值为4，表示运氢车一旦关机，最少连续关机4个时间戳；
• 最大连续运行时间：填写的是正整数，如果该数值为1，表示运氢车一旦开机，最多连续开机1个时间戳；
• 事前开机时间：填写的是大于等于0的正整数，如果该数值为1，表示运氢车在第一个时间戳开始前已经连续开机1个时间戳；
• 事前停机时间：填写的是大于等于0的正整数，如果该数值为1，表示运氢车在第一个时间戳开始前已经连续停机1个时间戳；

注意：运氢车事前开机时间和事前关机时间如果一个填写了非0数字，那么另一个必须为0，因为事前要么是开机要么是关机，他们不能同时存在。

3. 滚动计算 #

点击画布中的任意空白位置，在右侧弹出的页面中，点击计算，可以对当前案例进行仿真计算。

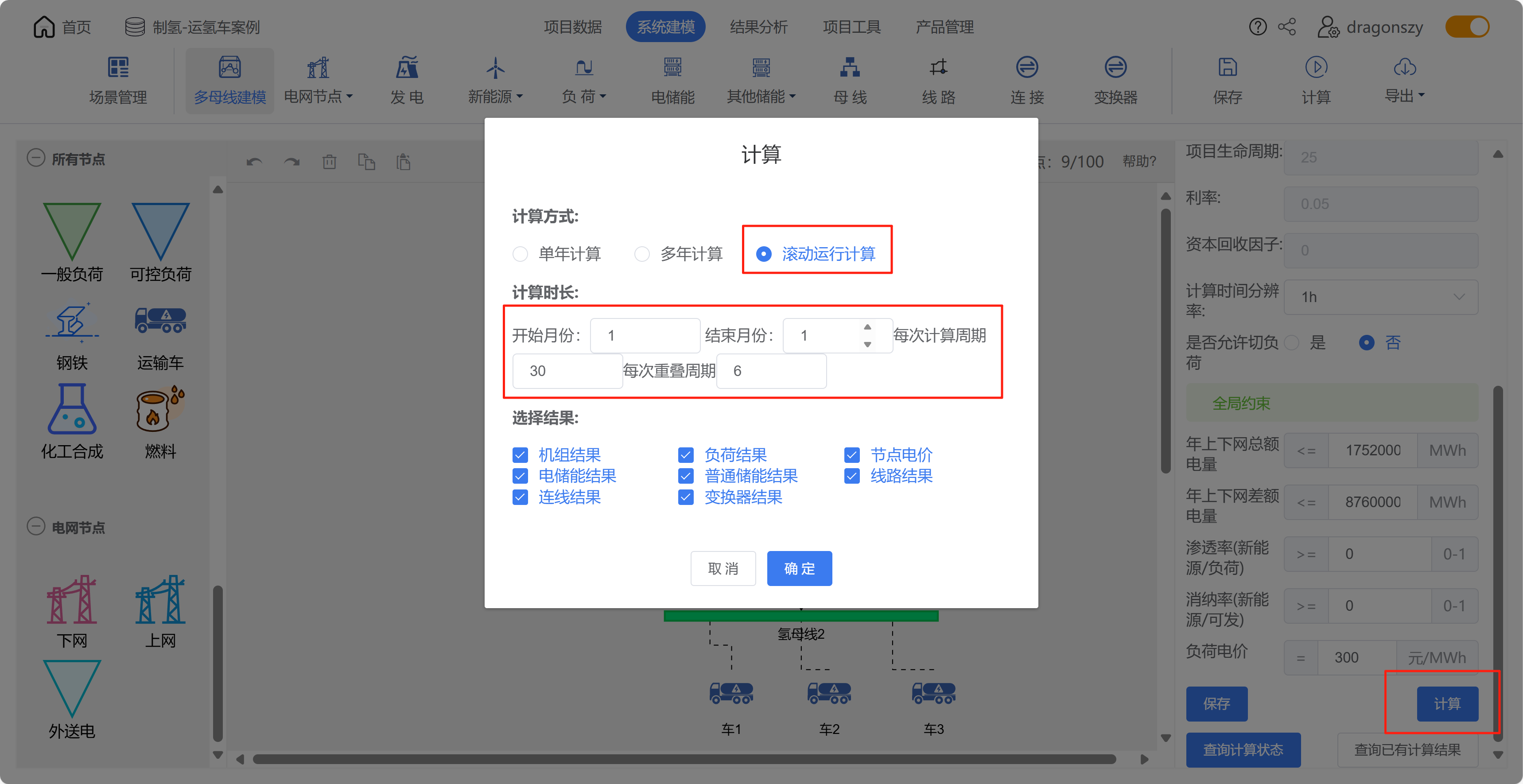

如果仿真案例中包含运氢车组合，在点击计算时，需要选择滚动运行计算，填写要计算的起止月份、每次计算的周期（每次循环计算使用的时间戳数）以及每次重叠周期（前后两次循环重叠的时间戳数）。

注意：起止月份填写1到12的整数，每次计算周期填写正整数，每次重叠周期填写大于等于0的整数。一般情况下您只需要填写起止月份，每次计算周期和重叠周期使用默认值即可。

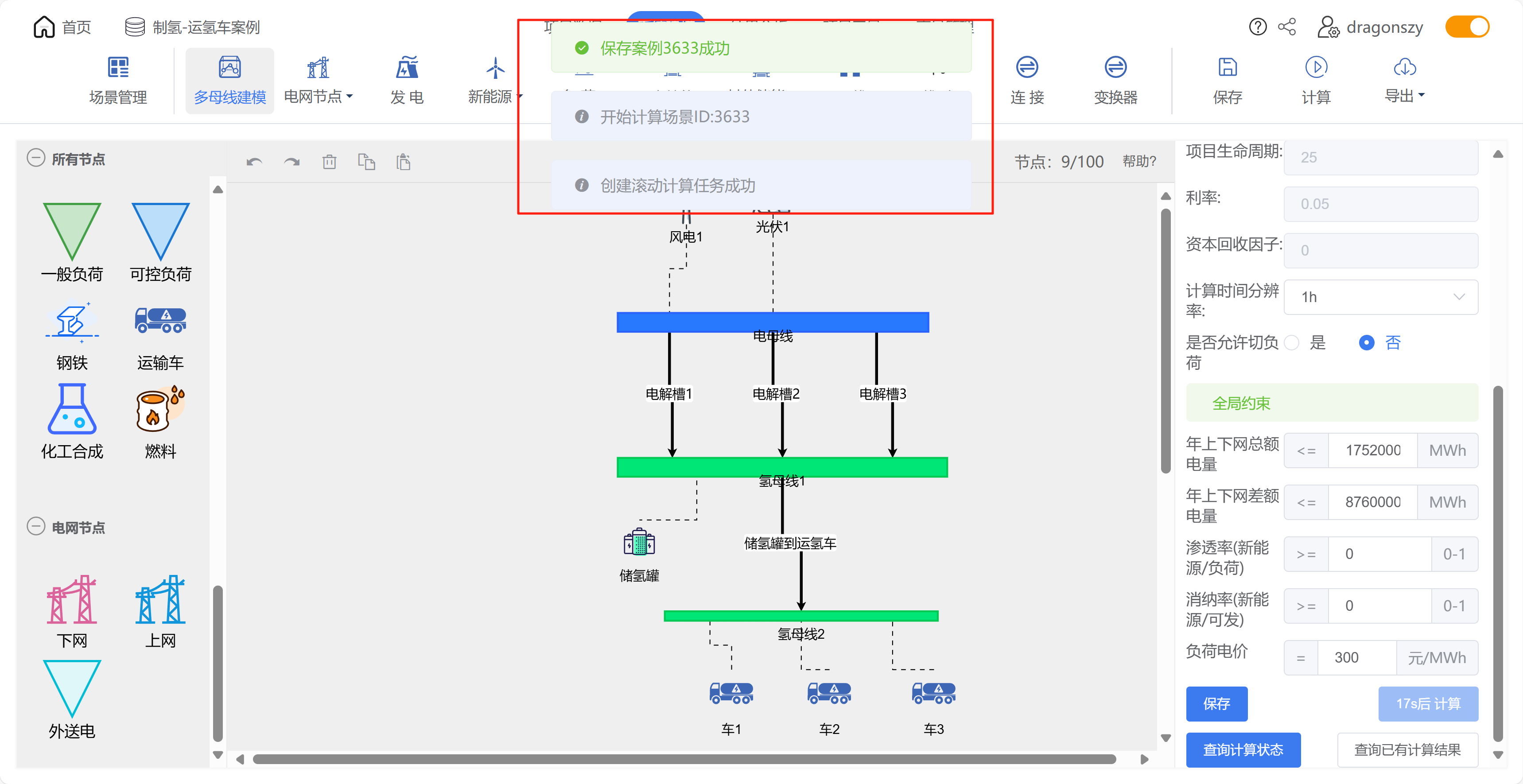

计算参数设置完成后，点击右下角的确定按钮，页面提示创建滚动计算任务成功即代表该案例已添加到计算队列中。

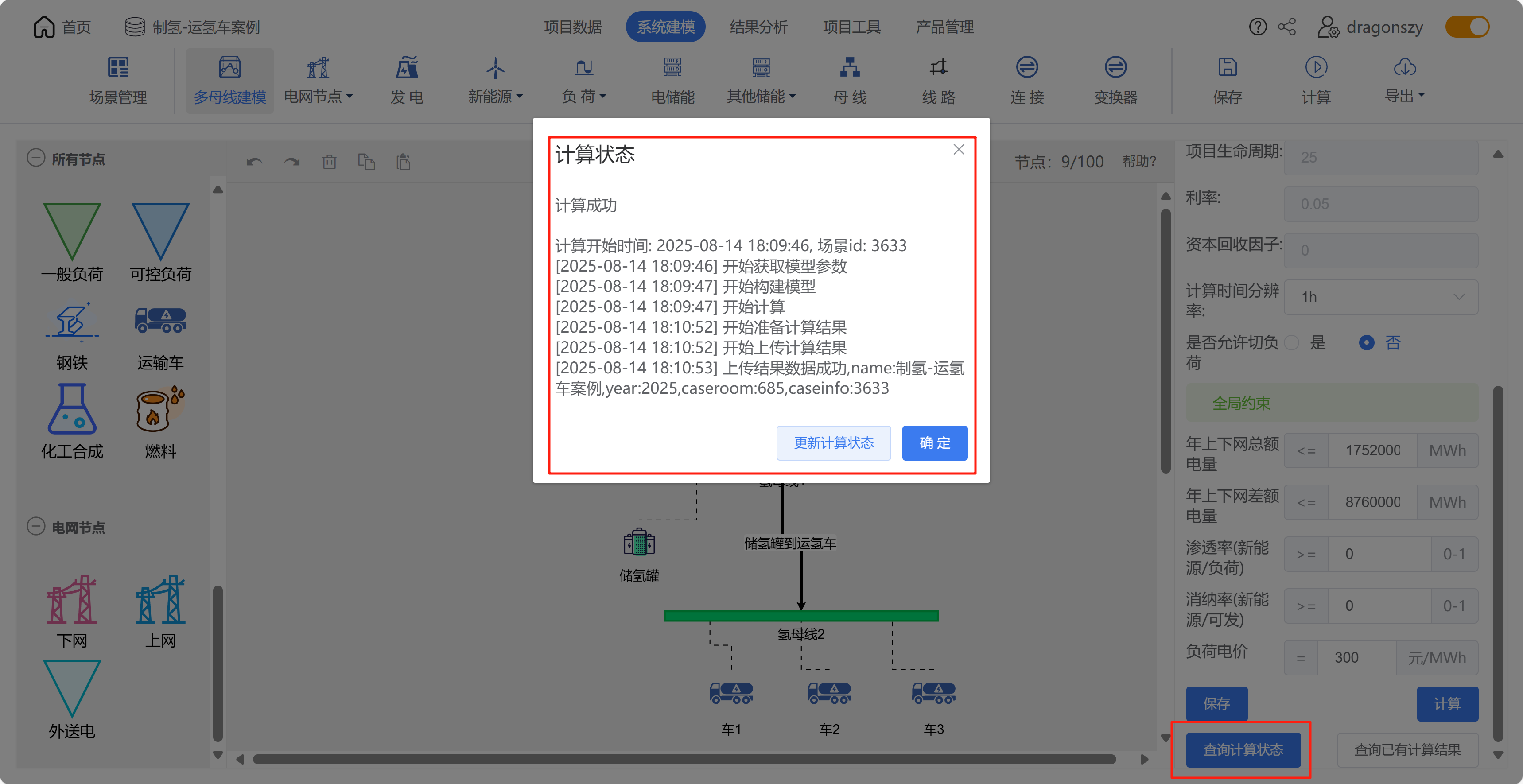

计算任务创建成功后，点击查询计算状态，可以实时获取当前案例的计算进度。

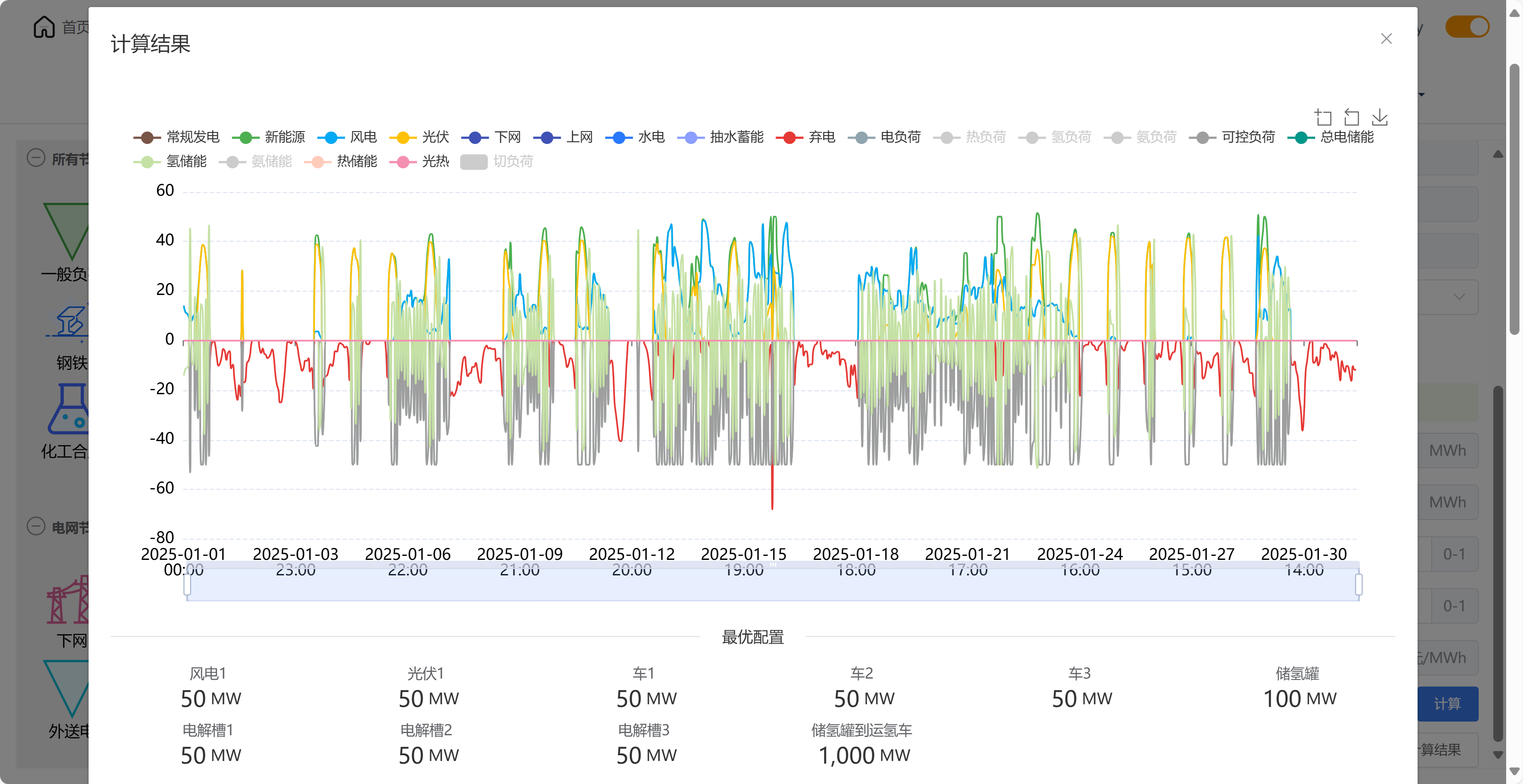

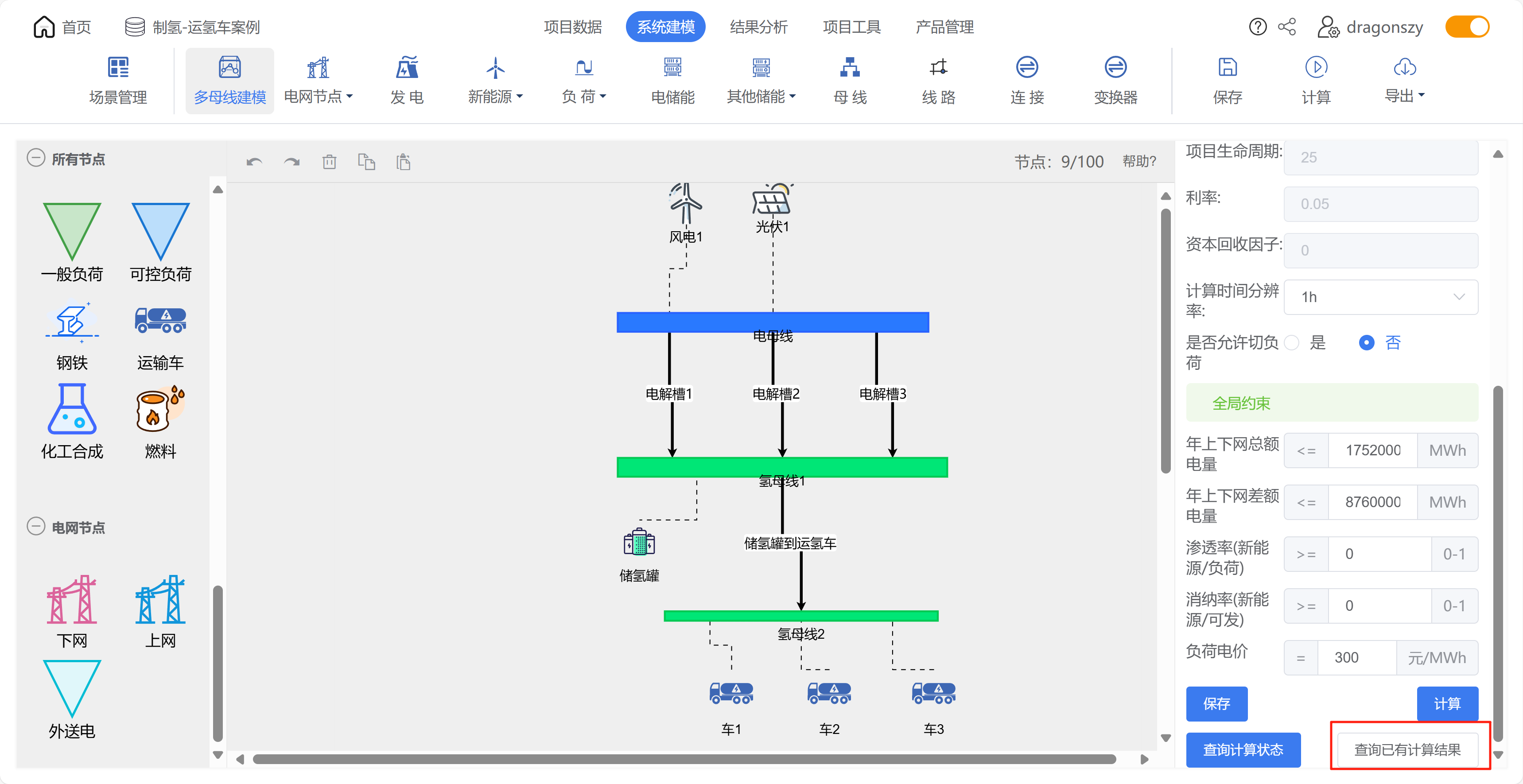

如果显示计算成功，可以点击右下角的查询已有计算结果，快速查看当前案例的时序结果和统计结果。

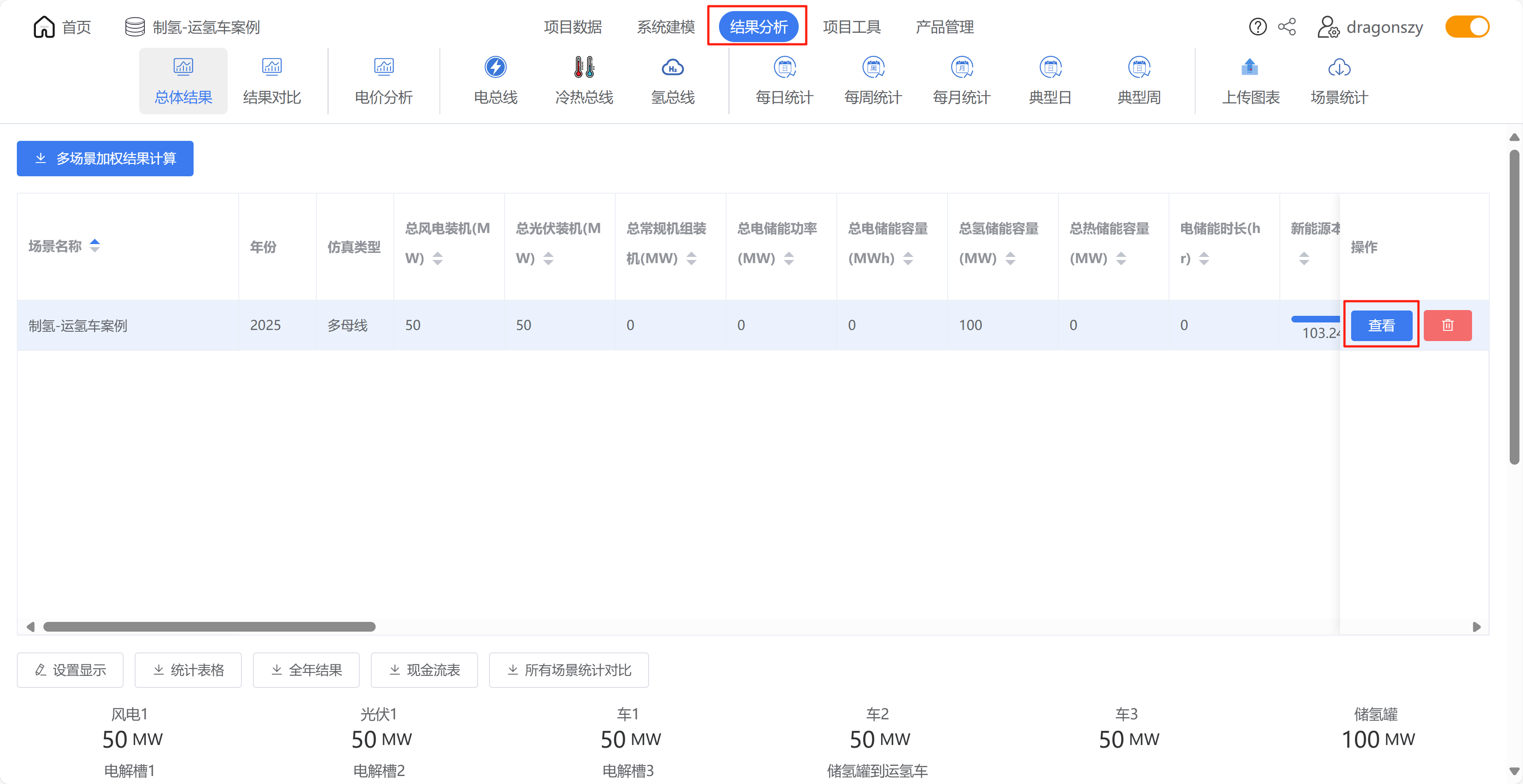

也可以在结果分析页面，选中该案例，点击右侧的查看按钮，查询该案例的详细结果，可以将时序结果和统计结果导出为excel表格。
