示例1: 风光储制氢案例(多母线单年) #

本文档将带领您逐步构建风光储制氢案例，您可以从中熟悉案例搭建流程

您也可以点击快速构建风光储制氢案例，这可以帮助您更快速的搭建该案例

1. 创建项目 #

• 点击左侧导航栏中的新建

• 输入项目名称、经纬度、制作方、接收方等信息后，点击确定

2. 新增场景 #

• 点击系统建模， 进入场景管理，点击新增场景
• 输入场景名称、场景年份、场景描述，在仿真类型一栏，选择多母线详细仿真。

3. 构建模型 #

• 选中场景，点击操作栏的进入仿真页

步骤1: 拖动搭建母线和线路 #

该案例有两个总体的母线，分别为AC母线和氢母线，两个母线之间靠Link转换器连接，Link转换器用于不同能量母线间的转换连接。

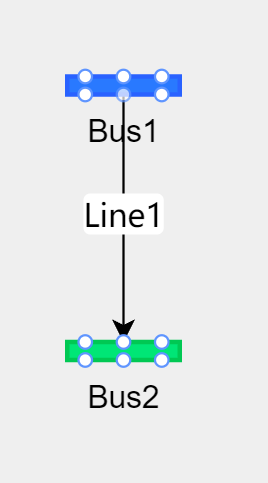

• 在母线节点中，拖动一个电母线和一个氢母线至拓扑中，鼠标选中电母线的锚点，将其连接到氢母线

• 点击图形区域的元素，右侧点击数据选项卡，即可修改元素名称。其中电母线名称修改为电母线，氢母线名称修改为氢母线，Link变换器类型选择Link，名称修改为电转氢。

母线及Link变换器的参数如下:

步骤2：拖动元素搭建风光、储、下网 #

• 拖动左侧元件栏中的风电、光伏、电化学储能、下网到拓扑中，连接风电、光伏、电储能和下网的锚点到电母线，修改名称分别为风电、光伏、电储能、下网。设置装机容量分别为：50MW，50MW，20MWh，1000MW

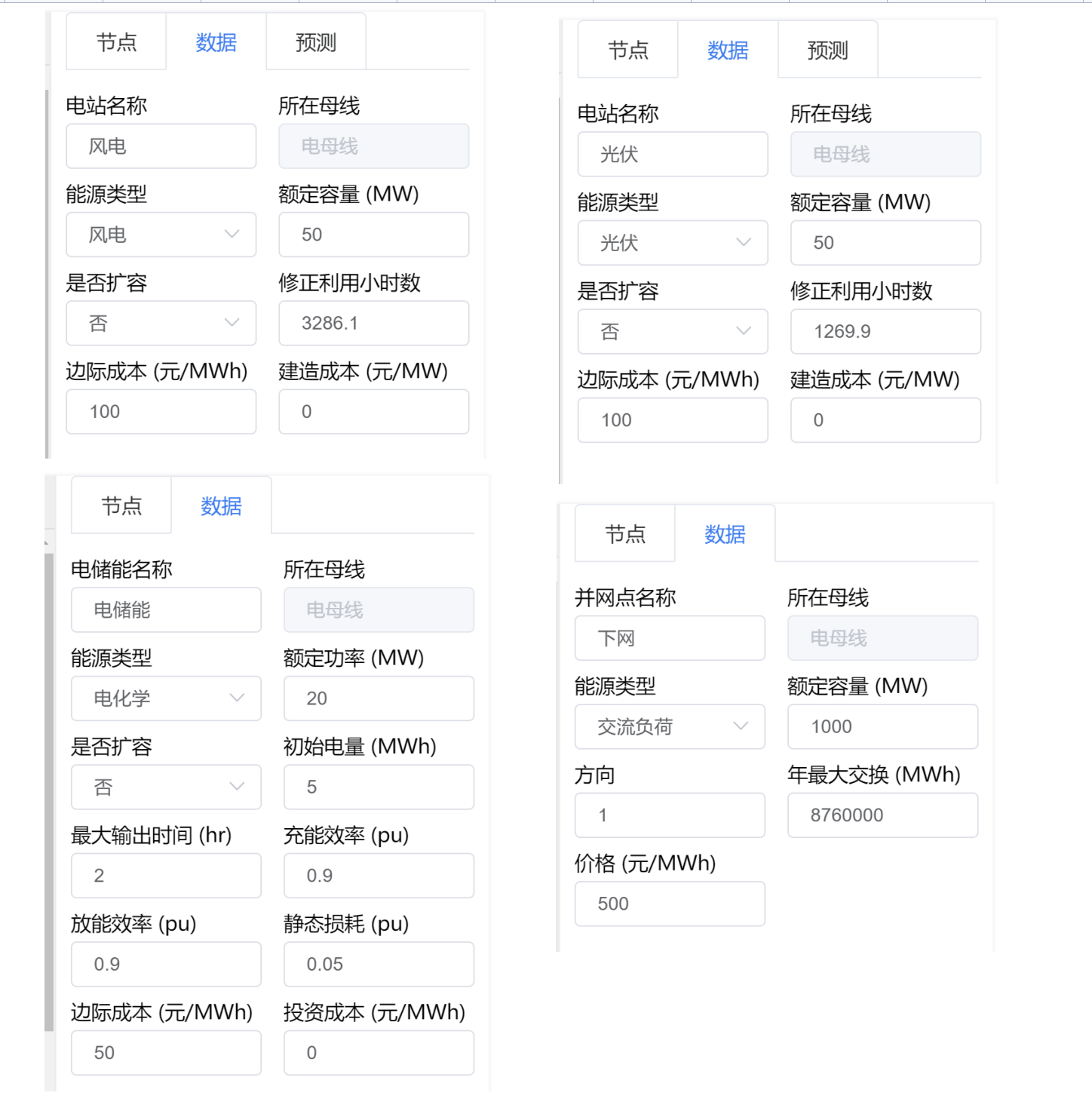

风光、储、下网的参数如下:

• 选中风电、光伏，点击右侧的预测选项卡，点击按装机生成预测数据，即可根据当地经纬度自动生成风电和光伏的全年预测数据。

步骤3: 拖动元素搭建负荷 #

• 拖动左侧元件栏中的一般负荷到拓扑中，连接负荷到氢母线，修改名称为氢负荷，设置容量为200
• 选中负荷，右侧点击预测选项卡，输入额定容量，点击生成固定负荷，生成全年的负荷数据

步骤4：计算 #

• 组件搭建完成后，点击画布中的任意位置，在右侧弹出的选项卡中，可以设置全局约束，所有信息都设置完成后，点击保存， 再点击计算，在弹出的界面中，选择单年计算，选择想要得到哪些组件的计算结果，选择完成后，点击确认，即可进行计算。点击查询计算状态，可以查询计算结果。

4. 结果分析 #

• 计算完成后，可以点击结果分析，选择案例，点击查看， 查看计算结果数据、曲线等。

• 统计结果

点击设置显示，选择想要显示的字段名称，查询统计结果。

• 图形结果

• 表格结果
