曲线提取模块

  • 曲线提取模块可以上传图片进行曲线描点，提取数值。

曲线提取详细步骤：

  1. 点击 项目工具—> 曲线提取， 显示以下界面：


  1. 将想要提取数据的图片拖入界面中，选择绘图类型，以2D图为例


  1. 选择完成后，点击Aligh Axies，出现以下界面


  1. 点击继续，在X轴和y轴分别标记两个点，两个X点确定一条X轴，两个Y点确定一条Y轴（选中一个点，按上下左右键可以调整点的位置）


  1. 标记好4个点后，点击右边的完成


  1. 设置标记的4个点所对应的数值，设置完成后点击确认


  1. 点击右侧的画笔，设置画笔的宽度，随后在图像上对目标曲线区域进行填充


  1. 填充完成后，点击右侧的颜色过滤，点击下拉框，选择X 步进和插值


  1. 选择完成后，会出现以下界面，设置选中区域所对应的X轴的数值区间、Y轴的数值区间，以及X轴的步长


  1. 设置完成后，点击运行，出现以下界面，可以看到点已被标记出，相邻两个点的x值的差就是上一个步骤设置的ΔX step

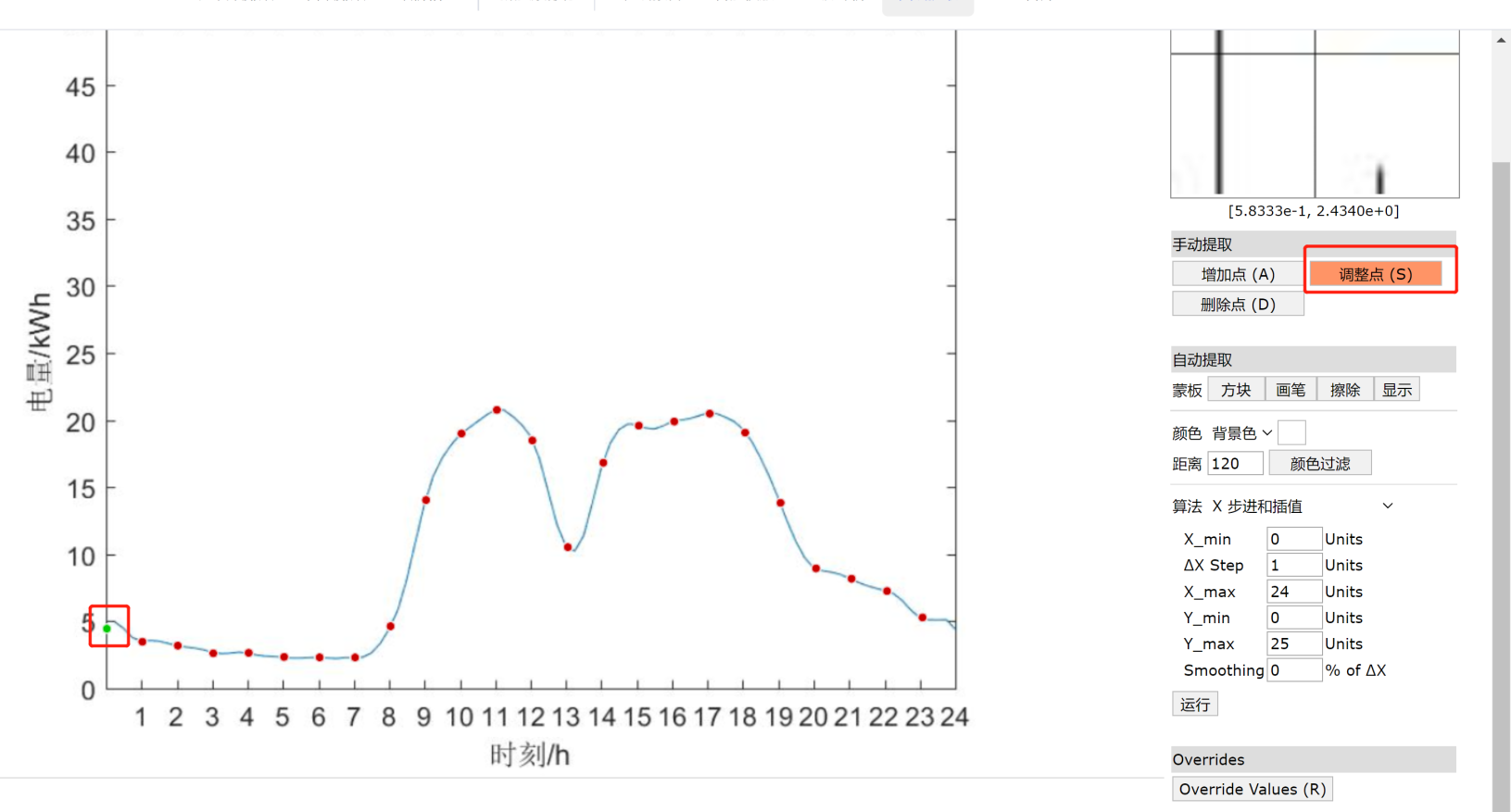

  1. 如果部分点的位置有偏移的情况，可以点击右侧的调整点选中想要调整的点（点变为绿色代表被选中），按上下左右键即可对点进行调整


  1. 如果想要增加点，可以点击右侧的增加点，将鼠标移动到想要描点的地方，左击，即可描点


  1. 所有点的位置都确认无误后，点击右侧的查看数据，可以看到数据已经生成


  1. 按需设置数据的排序、小数点位数，下拉框选择固定，最后点击Format，可以看到左侧的数据进行了相应的位数调整


  1. 数据确认无误后，点击下载 .CSV 文件，即可导出csv文件
